普30邮票《60分防止大气污染》的版式研究
               北京市老年邮协    吕增春（100039）（征求意见稿，待收到回馈意见后，再修改后发表）
普30保护人类共有的家园－60分防止大气污染是普30的第一组，发行于2002年2月1日。由张深、杨波设计，北京邮票厂用七色乔利机印制，影写版，多色套印。一个印刷全张由六个邮局全张组成，每个邮局全张由40（10×4）枚邮票组成。邮票规格25×30㎜，预报P13×13.5度，实测P12.8×13.2度。共采取了五种防伪措施：蓝色防伪纤维纸、防伪荧光油墨、五色套印、无色荧光喷码和异形齿孔。尤其是无色荧光喷码引起了广大集邮者的兴趣和好奇，成为研究的热点和重点。本文报告普30－60分的版式研究结果。从（A+10）到（8＋E）共研究了50个邮局全张。在研究中发现普30保护人类共有的家园与民居普票和长城普票有以下几点不同。（1）民居普票和长城普票的边纸上的信息齐全，如电眼线、梯尺、十字对位线、齿孔引导线等；而普30环保的边纸上只剩下了版铭和厂铭，对版式研究增加了难度。（2）拼版方式不同，民居普票和长城普票是按母模和子模特征来拼版，而普30环保是“拼图式”方法拼版，也给版式研究增加了难度。（3）印刷的基本要素不同，民居普票和长城普票的印刷的基本要素（网点）是半空心圆，而普30环保邮票的印刷的基本要素（网点）是小磁砖“马赛克”样正方形的实心或空心网点。（4）看这些网点必须先用肉眼，后用40倍放大镜仔细观察并记录之。窃以为，版式研究先是从微观研究为主后转向宏观研究为主，目前又回到微观研究为主，这不是走回头路，而是螺旋式上升，是研究方法的进步。我主张，版式研究还是以静态研究与动态研究结合为宜，宏观研究与微观研究结合为宜。这就是当前是集邮界的共识：版式研究要与时俱进的真缔与内含吧。
普30－60分防止大气污染版票的边纸版
1.1邮局全张的张幅：26.95-27.0×15.0-15.13㎜; 邮局全张的票幅：24.95-25.01×12.04-12.05㎜。
1.2张号：2002年发行的（A＋10）、（A+10/9＋A）、（9＋A）、（8＋A）共有8个邮局全张。2003年发行的（8＋B）(7+B)共有15个邮局全张。2004年发行的（8＋C）(7+C)共有14个邮局全张。2005年发行的（8＋D）(7+D)共有14个邮局全张。2006年发行的（8＋E）(7+E)共有4个邮局全张。
1.3版铭：位于第39－40号票的下部。组铭，普30在上，4.5×2.5㎜，保护人类共有的家园在左下，18.0×2.0㎜。票名：防止大气污染位于右下，13.5×2.0㎜。
1.4北京邮票厂四个厂名分别位于邮局全张的第3、8号票之上，第33、38号票之下。根据“厂”字第1笔中点于第33或38号票下缘的距离，把邮局全张分为两类：距离6㎜者为宽距铭张，距离5㎜者为窄距铭张（表1、图1）。
从表1可以看出宽距铭与窄距铭邮局全张不仅存在于“B”式中，因为是六个邮局全张之一，存在于任何年份印制的印刷全张之中。其次，也不是按单双张号分配的，张号是检验时喷上的，检验时宽距铭与窄距铭邮局全张的排列是无序的。第三，据目前所知，宽距铭（北京邮票厂整体在突出的齿孔之外）与窄距铭（北京邮票厂整体在突出的齿孔之内）邮局全张仅出现在普30－60分之中。
宽距铭与窄距铭邮局全张示例          表1
类别       （9A）       (8B)       （8C）       (8D)       (7E)
宽距铭       011122714       04065155       03598237       02322264       0460995
窄距铭       010811622       04065154       04962540       02322265       0240340

说明：宽距铭指北京邮票厂的“厂”字第一笔中点与第33、38号票的下缘的距离为6㎜。异形齿孔位置未变，但与厂名距离增大。
窄距铭指北京邮票厂的“厂”字第一笔中点与第33、38号票的下缘的距离为5㎜。异形齿孔位置未变，与厂名距离未变。
图1：宽距铭与窄距铭的对比图

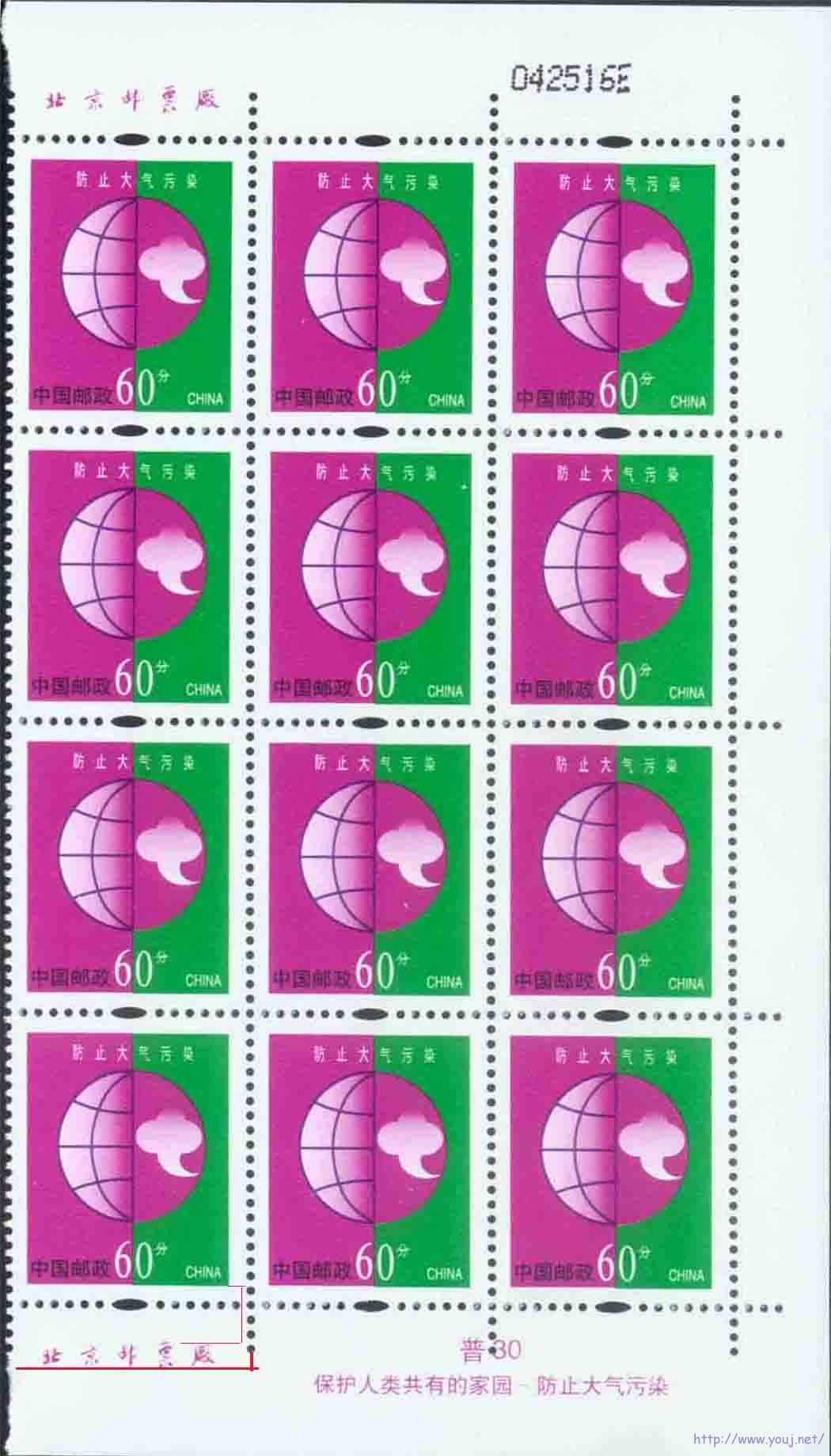

宽距铭张

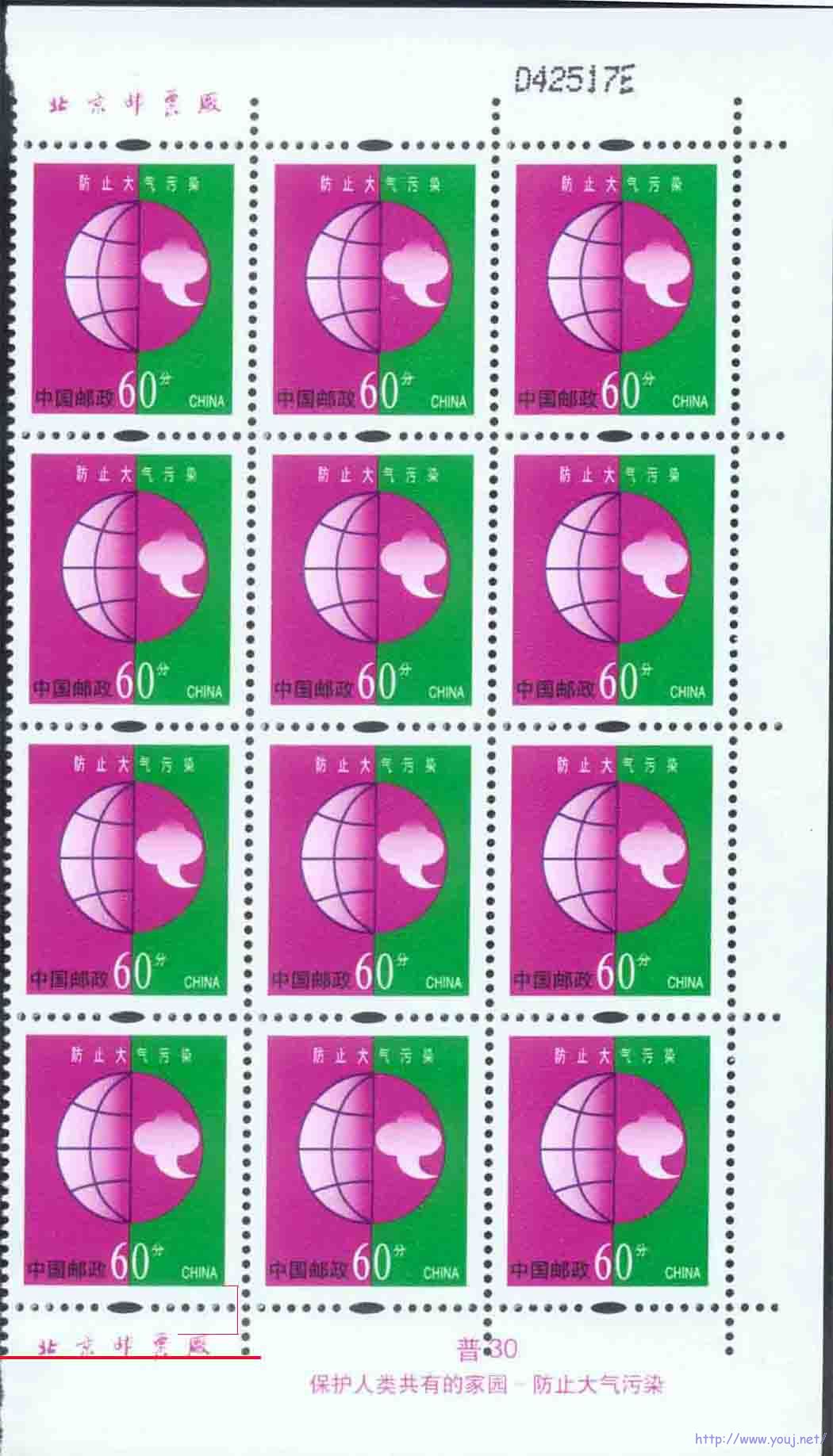

窄距铭张

普30－60分防止大气污染版票的票图版
2.1根据邮局全张的宽距铭与窄距铭分为两类：窄距铭的邮局全张再根据票模特征分为四种版式，即第一至第四种版式。宽距铭的邮局全张再根据票模特征分为两种版式，即第五至第六种版式。详见下述。
2.2票模特征是依据邮票上的“染”字和“分”字和特征分为四种票模特征；再依据“6”字的两种情况，把第1、3种票模特征整分为两组。详见表2、图2
普30－60分邮票的票模特征的分类    表2
模特征的
模式图分类                      A式                      B式                   C式          D式
“染”字第八笔    六个实心方块       三虚三实六个方    三实三虚六个    一实五虚六个
末端的                呈一斜线排列       块，末端两个虚    方块，实块    方块呈对倒排列
不同特征                                  块向左下突出       在中间偏左

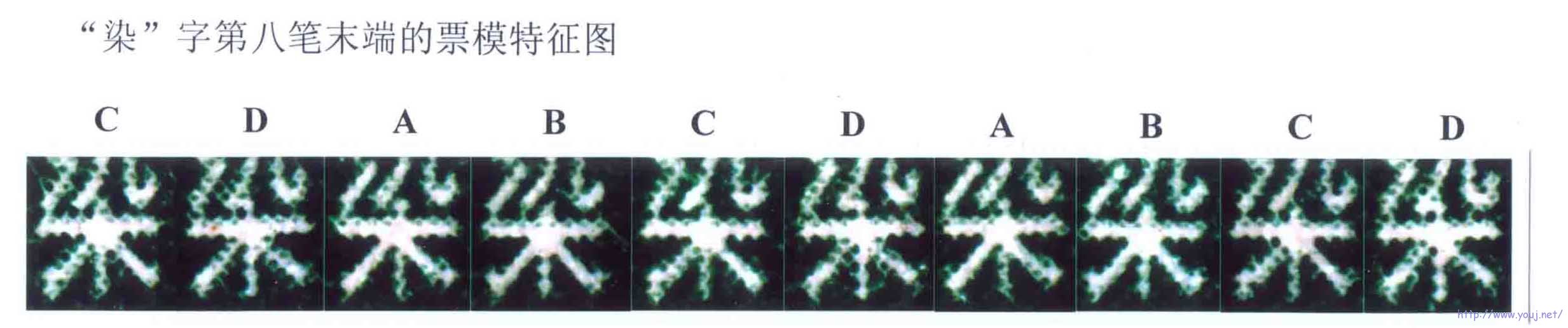

“染”字第八笔末端的不同特征

“分”字第二、中间有两条实线    两条实线把虚实    实体紧密相连，两条实线相
三笔连接          互相连接                两笔连在一起    下部一短线不连       连接，中间
方式不同                                                                                                                有空泡

“分”字第四笔下部四个虚方       三实三虚，末端    第四笔末端两方    两实两虚，两
末端的不同    块在左，中间四    一实一虚向左排    块与上部折断       虚实在下，
特点          个方块下沉居右    列                                  呈分开状             两在上，呈一
                                                                                                                        线排列

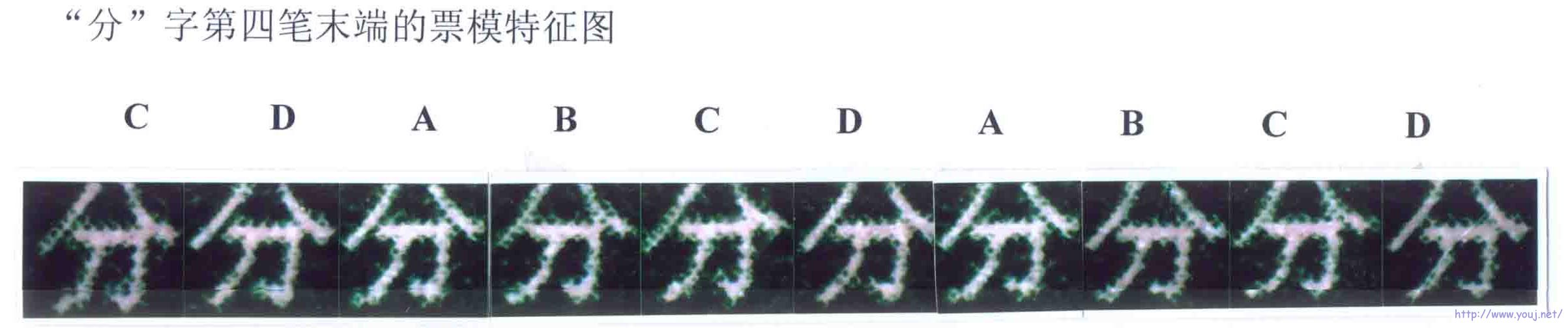

“分”字第四笔末端的不同特征

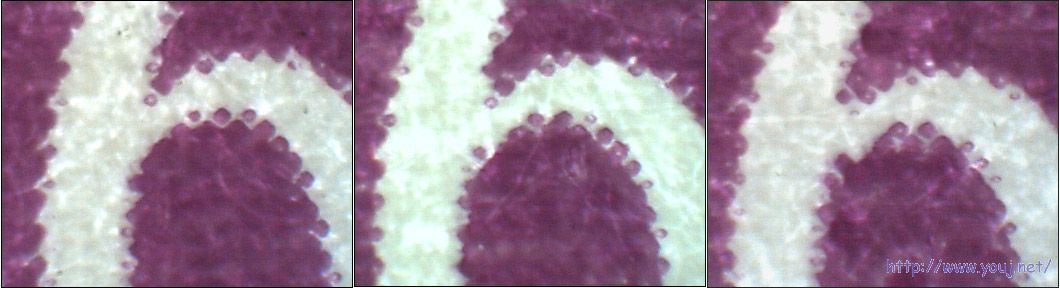

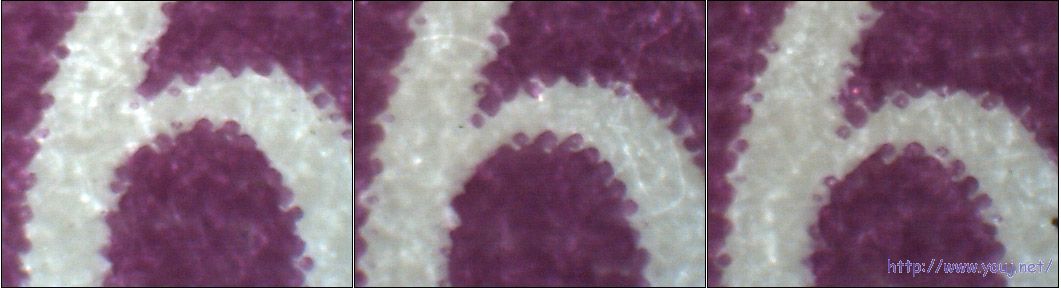

“6”字收尾时    收尾部膨大呈          收尾部不膨大，       收尾部膨大       收尾部不膨
第一种情况    圆形                            呈尖角                         呈圆形          大，呈尖角

“6”字收尾时    收尾部不膨大，          收尾部不膨大，收尾部不膨大，收尾部不膨
第二种情况             呈尖角                            呈尖角                      呈尖角                大呈尖角
(未完待续)

[ 本帖最后由牧野邮人于 2006-10-25 21:55 编辑 ]

牧野邮人 · 发表于 2006-9-28 21:13

继续
2.3普30－60分防止大气污染的版式划分：
2.3、1第一种版式。第一种版式与第二种版式都是以C种票模特征邮票开头的，即第1号票是C式邮票的模式图，往下依次为D-A-B式邮票的模式图,连续四张邮票为一组。再往下以此类推。每个邮局全张共有十组。第一种版式的A1是指A式邮票的模式图,加上“6”字的第一种情况。或者说“6”字收尾处有圆形膨大（表3）。
普30－60分窄距铭的第一种版式邮票排列       表3
表3             1       2       3       4       5       6       7       8       9       10
1       C                D       A1       B       C       D       A1       B       C       D
2       A1       B       C       D       A1       B       C       D       A1       B
3       C       D       A1       B       C       D       A1       B       C       D
4       A1       B       C       D       A1       B       C       D       A1       B
版号：010811622A、07565839A、02847883B
注释：1、大写B/C/D表示是B/C/D式邮票的模式图，“6”字收尾处不膨大。
         2、大写A1表示是A式邮票的模式图，“6”字收尾处呈膨大状。
2.3.2第二种版式。第二种版式与第一种版式都是以C种票模特征邮票开头的，即第1号票是C式邮票的模式图，依次为D-A-B式邮票的模式图,再往下以此类推。第二种版式的C1是指C式邮票的模式图,加上“6”字的第一种情况。或者说C式邮票的模式中“分”字第4笔呈带把的梳子状及“6”字收尾处有圆形膨大（表4）。

普30－60分窄距铭的第二种版式邮票排列    表4
表4       1       2       3       4       5       6       7       8       9       10
1       C1       D       A       B       C1       D       A       B       C1       D
2       A       B       C1       D       A       B       C1       D       A       B
3       C1       D       A       B       C1       D       A       B       C1       D
4       A       B       C1       D       A       B       C1       D       A       B
张号0573799C
注释：1、大写C1表示是C式邮票的模式图，“6”字收尾处有膨大。
         2、大写D/ A/B表示是D/A/B式邮票的模式图，“6”字收尾处不膨大。
2.3.3第三种版式。第三种版式与第四种版式都是以D种票模特征邮票开头的，即第1号票是D式邮票的模式图，依次为A-B-C式邮票的模式图,再往下以此类推。第三种版式的A1是指A式邮票的模式图,加上“6”字的第一种情况。或者说“6”字收尾处有圆形膨大（表5）。
普30－60分窄距铭的第三种版式邮票排列    表5
表5       1       2       3       4       5       6       7       8       9       10
1       D       A1       B       C       D       A1       B       C       D       A1
2       B       C       D       A1       B       C       D       A1       B       C
3       D       A1       B       C       D       A1       B       C       D       A1
4       B       C       D       A1       B       C       D       A1       B       C
张号： 0141432B
注释：1、大写B/C/D表示是B/C/D式邮票的模式图，“6”字收尾处不膨大。
         2、大写A1表示是A式邮票的模式图，“6”字收尾处有膨大。
2.3.4第四种版式。第四种版式与第三种版式都是以D种票模特征邮票开头的，即第1号票是D式邮票的模式图，依次为A-B-C式邮票的模式图, 连续四张邮票为一组。再往下以此类推。每个邮局全张共有十组。第四种版式的C1是指C式邮票的模式图,加上“6”字的第一种情况。或者说“6”字收尾处有圆形膨大（表6）。
普30－60分窄距铭的第四种版式邮票排列    表6
表6       1       2       3       4       5       6       7       8       9       10
1       D       A       B       C1       D       A       B       C1       D       A
2       B       C1       D       A       B       C1       D       A       B       C1
3       D       A       B       C1       D       A       B       C1       D       A
4       B       C1       D       A       B       C1       D       A       B       C1
张号A0006755376/012143177A
注释：1、大写A/B/D表示是A/B/D式邮票的模式图，“6”字收笔处不膨大。
         2、大写C1表示是C式邮票的模式图，“6”字收笔处有膨大。
2.3.5第无种版式。第五种版式与第六种版式都是宽距铭邮局全张，以D种票模特征邮票开头的，即第1号票是D式邮票的模式图，依次为A-B-C式邮票的模式图, 连续四张邮票为一组。再往下以此类推。每个邮局全张共有十组。第五种版式的A1是指A式邮票的模式图,加上“6”字的第一种情况。或者说“6”字收尾处有圆形膨大（表7）。
普30－60分宽距铭的第五种版式邮票排列    表7
表7       1       2       3       4       5       6       7       8       9       10
1       D       A1       B       C       D       A1       B       C       D       A1
2       B       C       D       A1       B       C       D       A1       B       C
3       D       A1       B       C       D       A1       B       C       D       A1
4       B       C       D       A1       B       C       D       A1       B       C
版号：011122714A(9+A)、03303488B(8+B)、04065155B(8+B)
0295839C(7+C)、03598237C(8+C) 、02322264D(8+D)
注释：1、大写B/C/D表示是B/C/D式邮票的模式图，“6”字收尾处不膨大。
         2、大写A1表示是A式邮票的模式图，“6”字收尾处有膨大。

2.3.6第六种版式。第六种版式与第五种版式都是宽距铭邮局全张，以D种票模特征邮票开头的，即第1号票是D式邮票的模式图，依次为A-B-C式邮票的模式图,再往下以此类推。第五种版式的C1是指C式邮票的模式图,加上“6”字的第一种情况。或者说“6”字收尾处有圆形膨大（表8）。
普30－60分宽距铭的第六种版式邮票排列    表8
表8       1       2       3       4       5       6       7       8       9       10
1       D       A       B       C1       D       A       B       C1       D       A
2       B       C1       D       A       B       C1       D       A       B       C1
3       D       A       B       C1       D       A       B       C1       D       A
4       B       C1       D       A       B       C1       D       A       B       C1
版号：01024512C(8+C)、04501407C(8+C)、0460985E(7+E)
注释：1、大写B/C/D表示是B/C/D式邮票的模式图，“6”字收尾处不膨大。
         2、大写A1表示是A式邮票的模式图，“6”字收尾处有膨大。
总而言之，《60分防治大气污染》邮票共有6种版式。以上不妥之处，敬请邮友和专家指正！

参考文献
1、吕增春：普30－30分珍惜矿藏资源的版式研究。《集邮报》2006年7月1日第25期第10版（第四次全国集邮研究会联谊活动论文选）
2、吕增春：普30防治大气污染60分实寄封的探讨。《广州普票研究通讯》2005年第1卷第3期第4－7页
3、唐作林：普30“防治大气污染”票版式研究。《中国邮史》2005年第（9）2期第33页
4、徐星瑛、徐沛然：普30、普31收集历程。《中国邮史》2005年第（9）3期第41－43页

[ 本帖最后由牧野邮人于 2006-10-25 21:14 编辑 ]

sxt · 发表于 2006-9-28 22:26

好文章！

wsthym · 发表于 2006-10-3 14:20

宽距与窄距是交替出现的，在绝大部分情形下都是如此，但也可能出现与墨点规律相类似的集中出现。

大王石斑 · 发表于 2006-10-23 20:45

真希望能看到详细的大图做为补充啊
毕竟不是每个人手里的家伙都像吕前辈一样丰富
有些东西也不是很容易全部收集齐^^^

牧野邮人 · 发表于 2006-10-25 21:15

在1楼文章内已补贴图片

大王石斑 · 发表于 2006-10-26 14:09

专业！！！！！！！！！！！！！！！

郭秀宝 · 发表于 2006-10-26 14:24

有变化了。

郭秀宝 · 发表于 2006-10-26 14:26

请教贾先生60分的6字图片是如何拍的？

牧野邮人 · 发表于 2006-10-26 15:11

原帖由 郭秀宝 于 2006-10-26 14:26 发表
请教贾先生60分的6字图片是如何拍的？

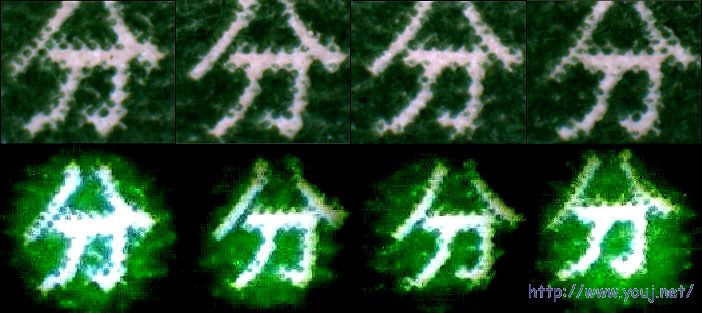

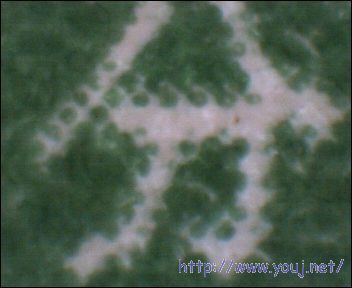

是在高倍放大镜下拍摄，然后洗印成数码照片。设备是一位朋友的（他在国外买的），高倍放大镜直接连通电脑，放大镜下看到的图像直接显示在电脑屏幕上，经过图像软件处理，洗印成数码照片。“染、分”字照片也是如此，是每枚邮票组合而成的。见附图
