［╋Ｒ２３（20分）╋］上海民居的版式研究

-邓-

*上海民居的版式研究*




20分上海民居普票于 1986年9月10日 发行，
20分上海民居是北京邮票厂采用2种印刷机印制的,即此票有２种版型票：

其中1种是北京邮票厂采用维发机印制的，其一个印刷全张可分裁为上、下二个邮局全张，这种印刷机每次可印出一色雕刻版和三至六色影写版的图像；孔度数为 11x11.5 ，即民居普票中俗称的粗齿票；
20分上海民居粗齿票每个邮局全张的邮票是横 10 纵 10共计 100 枚；
它邮局全张共有 4 个厂铭,左、右边各 2 个对称排列；
双铭（票题铭和组铭）位于第91号票位左竖排。

20分上海民居粗齿票有1种版式!



另外1种是北京邮票厂采用乔利机印制，一个印刷全张可分裁为左上、右上、左下、右下等四个邮局全张，因这种印刷机每次可印出三色雕刻版和四色影写版的图像，故又称七色机；
它的实测齿孔度数为 13x13.5 ，即民居普票中俗称的细齿票；
20分上海民居细齿票的邮局全张共有 4 个厂铭,上、下边各 2 个对称排列；
双铭（票题铭和组铭）位于第60号票位下横排。


20分上海民居细齿票暂有12种版式!





在收集研究和邮集展示中可将20分上海民居票暂分为以下 13种版式：

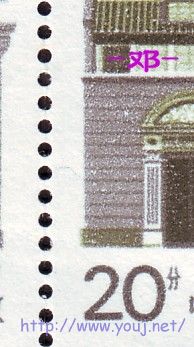

第一版式 (细齿*原版*亮窗*票)。


*这种版式和第二版式仅打齿形式有区别*



1) 其上边纸绿色梯尺10级（在5~6号票位上部），色阶左深右浅.

2) 其下边纸黑色梯尺9级（在55~56号票位下部），色阶左深右浅.

3)其横齿贯通左、右边纸.

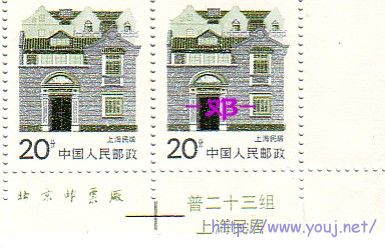

第二版式 (细齿*原版*亮窗*票)。



*这种版式和第一版式仅打齿形式有区别*



1) 其上边纸绿色梯尺10级（在5~6号票位上部），，色阶左深右浅.

2) 其下边纸黑色梯尺9级（在55~56号票位下部），，色阶左深右浅.

3)其横齿不贯通左、右边纸.

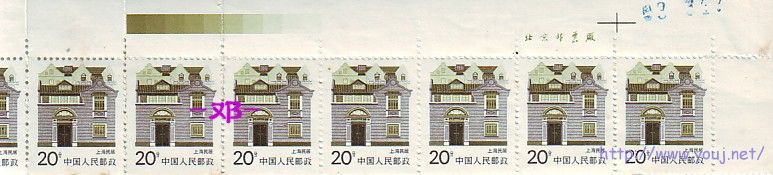

第三版式 (细齿*原版*亮窗*票)。



1）其上边纸绿色梯尺10级（在5~6号票位上部），色阶左深右浅.

2）其下边纸黑色梯尺10级（在55~56号票位下部），色阶左深右浅.

3）其横齿贯通左、右边纸.














第四版式（粗齿票）．








第五版式 (细齿*改版*黑窗*票)。



1）其上格上边纸黑色梯尺9级（在5~6号票位上部），左深右浅；下边纸没有设置梯尺.

2）其下格上边纸没有设置梯尺；下边纸绿色梯尺10级（在55、56、57号票位下部），左深右浅.

3）其横齿贯通左、右边纸.

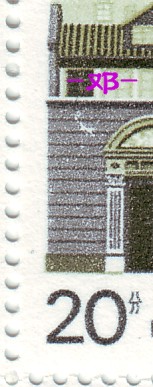

4) 其第7直行票图左侧外中下部有一细色线．

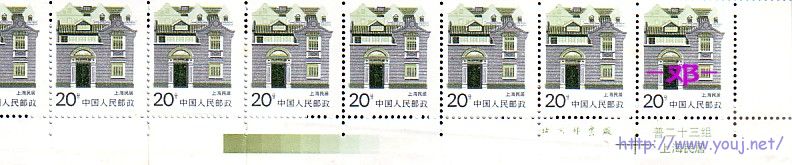

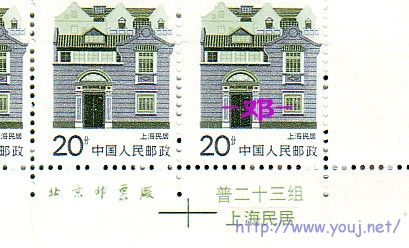

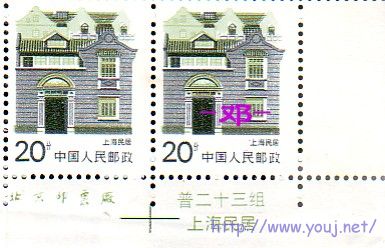

第六版式 (细齿*改版*黑窗*票)．


1）其上格我暂未收集到.

2）其下格上边纸没有设置梯尺；下边纸绿色梯尺10级（在55~56号票位下部），色阶左深右浅.

3）其横齿贯通左、右边纸.

4) 其第7直行票图左侧外中下部有一细色线

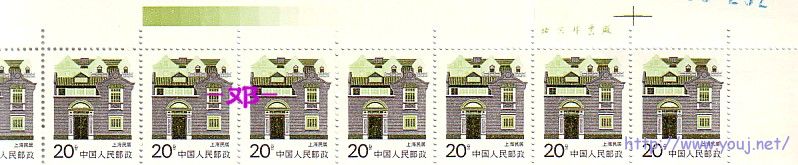

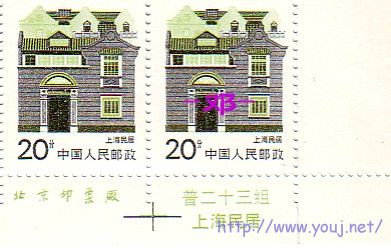

第七版式 (细齿*改版*黑窗*票)。



1）其上格我暂未收集到.

2）其下格上边纸没有设置梯尺；下边纸绿色梯尺10级（在55~56号票位下   部），左深右浅.

3）其横齿贯通左、右边纸.

4) 其第7直行票图左侧外中下部有一细色点．

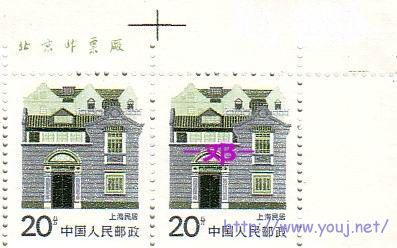

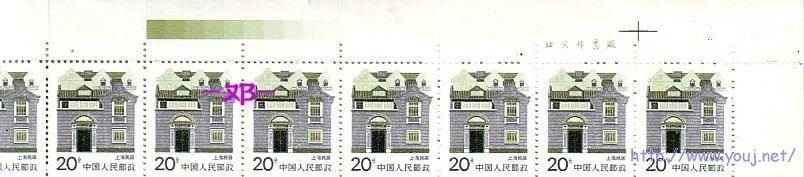

第八版式 (细齿*改版*黑窗*票)。

1）其上边纸绿色梯尺10级（在5~6号票位上部），左深右浅；下边纸黑色梯尺10级（在55~56号票位下部），左深右浅.

2）其没有设置横齿校正线.

3) 其"+"字线黑色为10x5mm，绿色为5x5mm(俗称大小＋)．

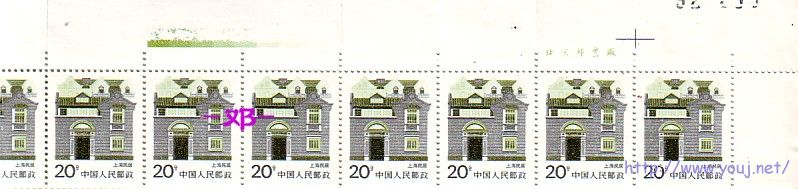

第九版式 (细齿*改版*黑窗*票)。

1）其上边纸绿色梯尺10级（在5~6号票位上部），左深右浅；下边纸黑色梯尺10级（在55~56号票位下部），左深右浅.

2）其边纸设置有横齿校正线.

3) 其"+"字线黑色为10x5mm，绿色为5x5mm(同样也是大小＋)．

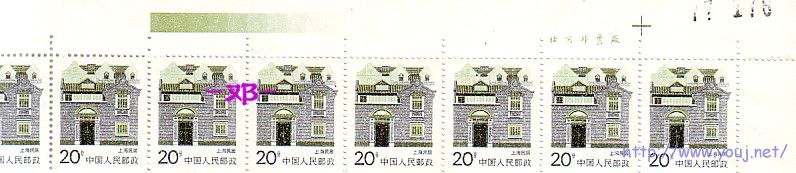

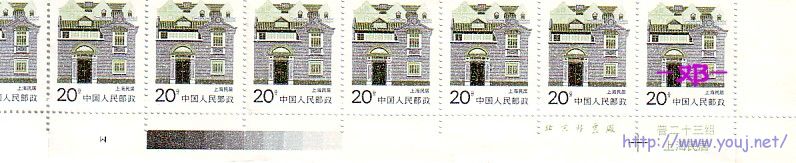

第十版式 (细齿*改版*黑窗*票)。

1）其上边纸绿色梯尺仅见8级（估计应为9级，在5~6号票位上部），左深右浅；下边纸黑色梯尺10级（在55~56号票位下部），左深右浅.

2) 其"+"字线黑色为10x5mm，绿色为6x4mm(俗称长短＋)．

3）其54号票位下边纸设置有Ｗ状记号（因此俗称大或长＋倒Ｍ版）.

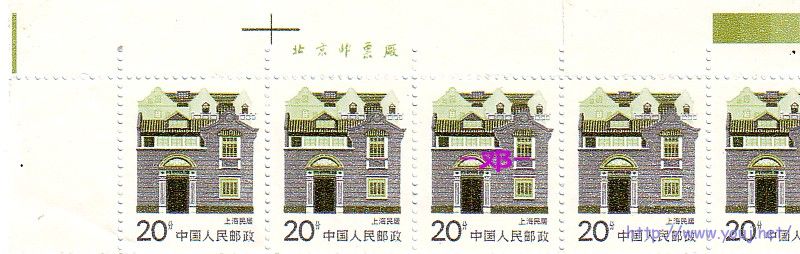

第十一版式 (细齿*改版*黑窗*票)。

1）其上边纸绿色梯尺10级（在5~6号票位上部），左深右浅；下边纸黑色梯尺10级（在55~56号票位下部），左深右浅.

2) 其"+"字线黑色和绿色均为5x5mm(俗称小＋)．

3）其54号票位下边纸设置有Ｗ状记号（因此俗称小＋倒Ｍ版）.

4)其14号票图左下墙基处有一绿色小线(有称为豆芽状)版模特征．























可参考黄管以下这图更清楚：

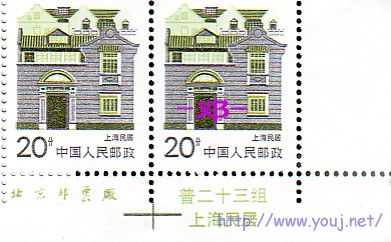

第十二版式 (细齿*改版*黑窗*票)。

1）其上边纸绿色梯尺10级（在5~6号票位上部），左深右浅；下边纸黑色梯尺10级（在55~56号票位下部），左深右浅.

2) 其"+"字线黑色和绿色均为10x5mm(俗称大＋)．

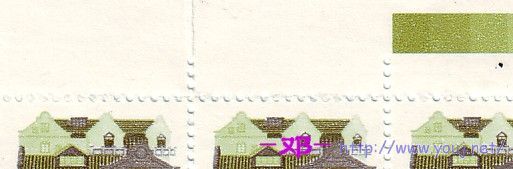

3)其第3直行票图中间屋顶处有一绿色小线(亦似豆芽状)版模特征．

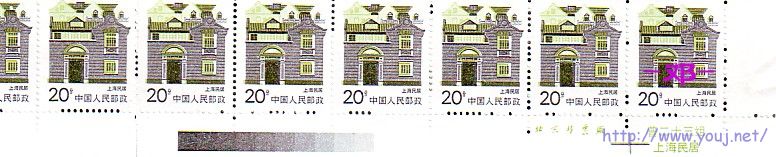

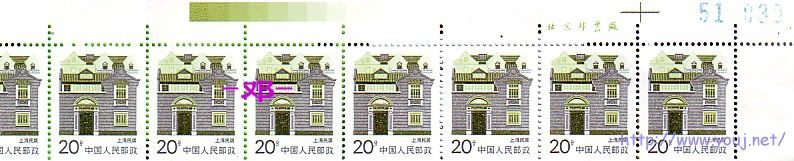

第十三版式 (细齿*改版*黑窗*票)。



1）其上、下格上边纸均为绿色梯尺10级（在5、6、7号票位上部）；上、下格下边纸黑色梯尺10级（在55、56、57号票位下部），色阶左深右浅.

2) 其“+”字线黑色和绿色均为10x5mm(俗称大＋)；其中上格上边纸“+”字线为黑、绿双色；下格上边纸“+”字线为单绿色．


3)其第3直行票图中间屋顶处也有一绿色小线(亦似豆芽状)版模特征．


























在研究过程中还发现其它版模特征，但不如以上的明显，在邮集展示和扫描都有一定困难，因此在此暂不展示，视以后具体情况再说．


＊＊此贴暂时谢绝转发＊＊

.

[ 本帖最后由 -邓- 于 2007-12-23 20:28 编辑 ]

-邓-

占位.

XIEENSHUN

好帖，学习了

竹子

学习了

王勇军

好帖，学习了

黄定光

期待已久！好！

-邓-

我不会制图,其他以后慢慢补充.

黄定光

原帖由 -邓- 于 2007-12-23 20:50 发表
我不会制图,其他以后慢慢补充.

已经非常好了！辛苦邓兄了！

智慧之光

原帖由 -邓- 于 2007-12-23 20:50 发表
我不会制图,其他以后慢慢补充.

把你的宝贝都寄给我， 我给你全扫描出来

工夫茶道

好！就如教科书，明白易懂。
